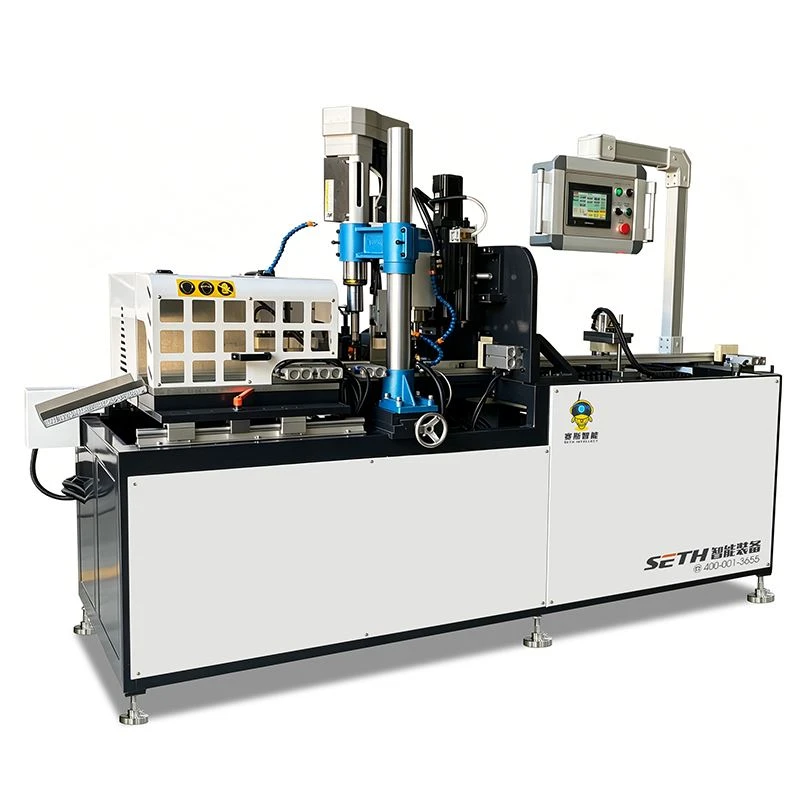

מכונת עיבוד חיתוך כרסום קידוח CNC מותאם אישית

CNC חיתוך קידוח כרסום מכונת עיבוד

1:פתרון עיבוד שבבי
בהתבסס על חומר העבודה שסיפקת, הפתרון המוצע שלנו הוא כדלקמן: הזנה אוטומטית-קידוח וקידוח אנכי (תנועת סרוו-מונעת קדימה ואחורה)-הקשה-חיתוך אוטומטי. משטח החתך חלק וללא כתמים. אורכי האכלה וחיתוך מדויקים עד ±0.1. מיוצרים כ-10 מוצרים מוגמרים בדקה.
1: מדור ההזנה האוטומטי משתמש במנוע סרוו כדי להניע בורג כדורי (מודול שקף) להאכלה. התבנית התחתונה של המכונה האוטומטית חייבת להיות מותאמת אישית-לפי משטח הבסיס המעובד של חומר העבודה כדי להבטיח שחומר העבודה ממוקם שטוח על השולחן. מדור הזנת הפרופילים האוטומטי מצויד במהדקים אנכיים ואופקיים פנאומטיים. קטע ההאכלה האוטומטי כולל חיישן מפלס החומר; כאשר אין פרופילים, המכשיר נעצר באופן אוטומטי במקומו וממתין לטעינה ידנית. לאחר הטעינה, לחיצה על לחצן ההפעלה/עצירה האוטומטית מתחילה את מחזור העיבוד האוטומטי הבא. מכונה זו כוללת פונקציית גרוטאות אפס-. פרופיל האלומיניום שנטען לאחרונה דוחף את החלק הקצר שנותר של פרופיל האלומיניום קדימה. רק בחיבור בין שני הפרופילים יש 1-2 רוחב של חומר גרוטאות. זה מפחית באופן משמעותי גרוטאות פרופיל אלומיניום.
2: השלב השני כולל קידוח ושיוף; מנגנון הזנת הסרוו מקדם את החומר ברוחב חלק עבודה אחד. מנוע ציר במהירות גבוהה- המותקן אנכית מניע חותך כרסום מותאם אישית. מנגנון זה מצויד במנוע סרוו נייד המותקן בצורה אופקית המניע את מנוע הקידוח לנוע קדימה ואחורה, מה שמאפשר קידוח של שני חורים. המקדחה האחורית משתמשת בחותך כרסום מותאם אישית כדי לקדוח את החורים, ועומק התנועה קדימה של מנוע הציר נשלט על ידי מנוע הסרוו, המווסת למעשה את עומק השיפוע. חיישנים מותקנים על מנגנון הקידוח. המכונה יכולה להמשיך לשלב הבא רק אם כל הפעולות פועלות כרגיל.

תורגם עם DeepL.com (גרסה חינמית)

השלב השלישי הוא הקשה: התקן הקשה מותקן בצד המקביל של המקדחה האחורית. לאחר השלמת הקידוח, הוא יכול לנוע קדימה כדי להקיש על החורים הקטנים של חומר העבודה, בעוד מנגנון הקשה אנכי מותקן כדי להקיש על החורים הגדולים.

3: שלב 4-חיתוך: יחידת הזנת הסרוו מקדמת את החומר. מנוע הציר מניע את להב המסור. תהליך הניסור הושלם באמצעות תנועת מסילה ליניארית. ניתן לכוונן את מיקום החור בחומר העבודה על ידי התאמת תנועת הניסור.

המכונה מבצעת פעולות 1-2-3-4 בו זמנית, כאשר כל תנועה (קדימה או אחורה) מזוהה באופן עצמאי. הוא כולל זיהוי תקלות אוטומטי: אם פעולה כלשהי לא הושלמה, המכונה נעצרת, והרכיב הפגום מוצג באותיות סיניות על מסך הפעולה, מה שמאפשר פתרון תקלות ידני.



תיאור טכני: מכונה זו היא דגם מותאם אישית. מסגרת הפלדה של המיטה נחתכת-בדיוק באמצעות ציוד חיתוך מכני. לאחר הריתוך, המיטה עוברת טיפול הזדקנות ויישור לפני הרכבה מחדש, מה שמבטיח בסיס חזק וללא עיוותים-. רכיבים מסוימים נטחנים בקפידה על מכונת שחיקה ומוקצעים במכונת כרסום כדי להבטיח שטוחות חלקי העבודה, מה שמספק בסיס מוצק להרכבה מדויקת.





3. שלב 3: הקשה. התקן הקשה ממוקם במקביל למקדחה האחורית; לאחר השלמת הקידוח, הוא נע קדימה כדי להקיש על החורים הקטנים בחומר העבודה. מנגנון הקשה ממוקם אנכית כדי להקיש על החורים הגדולים בחומר העבודה.


3: שלב 4: חיתוך. מנגנון הזנת הסרוו מקדם את חומר העבודה. מנוע הציר מניע את להב המסור, שזז קדימה ואחורה כדי להשלים את החיתוך. מדור הניסור משתמש במנחים ליניאריים לתנועה קדימה ואחורה במהלך החיתוך. ניתן לכוונן את המיקום של חורי חומר העבודה עדין- על ידי התאמת תנועת הניסור.
פעולות 1–2–3–4 מבוצעות בו זמנית, עם זיהוי נפרד לתנועות קדימה ואחורה של כל פעולה. המכונה כוללת פונקציית זיהוי תקלות אוטומטית: אם פעולה כלשהי לא הושלמה, המכונה נעצרת, ומיקום התקלה מוצג באותיות סיניות על מסך הפעולה, מה שמאפשר למפעיל לפתור את הבעיה בהתאם.

תורגם עם DeepL.com (גרסה חינמית)
