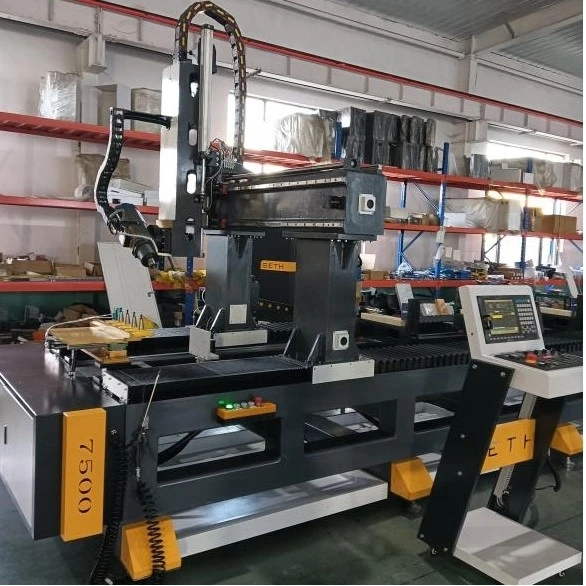

5 ציר CNC מרכז עיבוד פרופיל



● זה מקוון עם תוכנת ERP ויכול לממש עיבוד אוטומטי על ידי סריקת קוד.

● ניתן להדק את הפרופיל בפעם אחת כדי להשלים את כל רצפי העיבוד בעיבוד כמו ניסור, טון טחון פנים, חריץ חור נעילה, חריץ ריצה, חור איזון פנאומטי, חור הרכבה וכן הלאה.

● אימוץ מבנה מסגרת הגנטרי עם קרן ועמודה נעים, שהוא יציב יותר ומשפר את הנוקשות של כלי המכונה.

● אימוץ מנועי סרוו מיובאים באיכות גבוהה.

● מאומצים מנועי סרוו מיובאים באיכות גבוהה, ברגי כדור, מדריכים ליניאריים ומסבים כדי להבטיח שלציוד יש דיוק עיבוד גבוה. יציבות גבוהה ואמינות. תנועת ההזנה נמתחת מראש כדי להבטיח את יציבות דיוק העיבוד.

● המכונה מאמצת ראש מיובא של חמש צירים, שיכולים להשלים את עיבוד שבבי בכל זווית על כל המשטחים למעט המשטח התחתון, ושורת הסכינים סוג הכלי האוטומטי.

● שימון האכלה אוטומטי ריכוזי עם תזמון כמותי מבטיח את היציבות של דיוק המכונה.

● אמצו את טבלת ההידוק הפנאומטית כדי לשפר את מהירות העמסה והפרוק.

● אימוץ גילוי אינטרפרומטר מיובא של Renishaw כדי לפצות את דיוק המכונה.

● לאמץ את פונקציית הגנת הבטיחות כדי להבטיח בטיחות.

אופציונלי: מחליף כלים מסוג דיסק אנכי.

טבלת עבודה אופציונלית מסוג T



דיוק מיקום ציר X.	0. 03 מ"מ
דיוק מיקום ציר y/z	0. 02 מ"מ
דיוק מיקום חוזר על עצמו	0. 02 מ"מ
שבץ ציר X.	7000 ~ 10500 ~ 15500 מ"מ
שבץ ציר Y.	630 מ"מ 3- ציר, 510 מ"מ 4- ציר
שבץ ציר z	590 מ"מ
שבץ ציר A.	± 120 מעלות
שבץ ציר C.	± 220 מעלות
מהירות ריצה של ציר x	0 ~ 80 מ '/דקה
מהירות ריצה של ציר Y.	0 ~ 35m/min
מהירות ריצה של ציר Z.	0 ~ 25 מ '/דקה
מהירות ציר	16000 סל"ד
התחדדות חור הציר	HSK-F63
כוח ציר	15KW
טופס מגזין כלים	צורת מטריה
קיבולת מגזין הכלים	12 תחנות ניידות+תחנת XED 1 (להב מסור)
מערכת קירור	קירור אטומי
מערכת שימון	שימון אוטומטי
תחנת מתקן	8
צריכת גז	15L/MIN
הממדים הכלליים	11300*2950*3500 מ"מ
מִשׁקָל	בערך 7000 ק"ג
